Beam Combiner für Kamera und Pyrometer
Koaxiale Temperaturmessung und Prozessbeobachtung im LaserprozessDer Beam Combiner 55-003610 ermöglicht die koaxiale Schmelzbadbeobachtung bei gleichzeitiger Temperaturmessung und Prozessregelung. Dadurch kann das Schmelzbad während des Laserprozesses visualisiert, aufgezeichnet und temperaturgeregelt überwacht werden.
- Koaxiale Schmelzbadbeobachtung
- Temperaturmessung und Prozesskontrolle auf der optischen Achse
- Gleichzeitige Visualisierung und Bildaufzeichnung
- Einstellbare Spotposition
- C-Mount-Anschluss für Kamera
- Mechanische Schnittstelle kundenspezifisch anpassbar
- Geeignet für viele Markenoptiken
- Einsetzbar für Laser Cladding, DED, LMD, EHLA, 3D Manufacturing und Laserhärten
Informationen
Der Beam Combiner 55-003610 wurde für das Laser Process Monitoring entwickelt und kombiniert Kamera-Visualisierung mit Pyrometer-Temperaturmessung in einer koaxialen Anordnung.

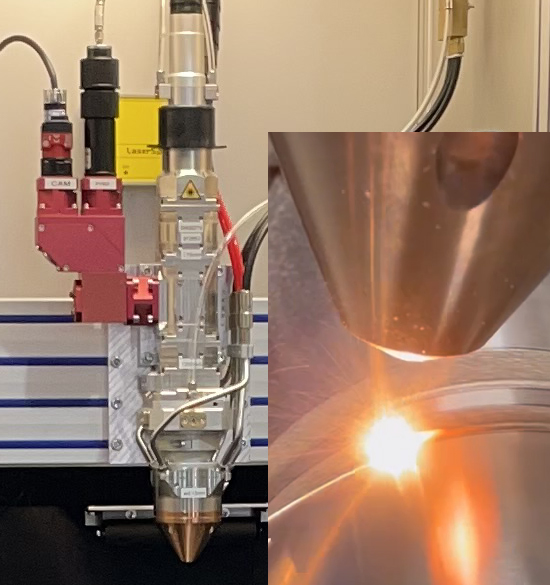

Durch den Aufbau kann der Prozess direkt durch die Laseroptik beobachtet werden. Das ermöglicht eine präzise Temperaturmessung des Schmelzbades sowie eine synchrone Visualisierung und Bildaufzeichnung während des laufenden Laserprozesses.
Der Beam Combiner eignet sich besonders für Anwendungen, bei denen Temperaturmessung, Prozessüberwachung und Regelung direkt im Bearbeitungspunkt erforderlich sind. Dazu gehören unter anderem Laser Cladding, DED, LMD, EHLA, additive Fertigung und Laserhärten.
Die mechanische Schnittstelle kann kundenspezifisch angepasst werden und ist für viele gängige Markenoptiken verfügbar.
- Produkt: 55-003610
- Bezeichnung: Adjustable Beam Combiner
- Anwendung: Beam Combiner für Kamera und Pyrometer
- Linse: 25 mm / 1" achromatische Linse
- Spektralbereich Laser: 800 nm – 1100 nm
- Spektralbereich Kamera: 450 nm – 650 nm
- Kameraanschluss: C-Mount
- Spektralbereich Pyrometer: 1650 nm – 2400 nm
- Schnittstelle Pyrometeroptik: 30,5 mm
- Umgebungstemperatur: max. 75°C, abhängig von der Kamera
- Gewicht: ca. 700 g
- CE-Kennzeichnung: gemäß EU-Richtlinien zur elektromagnetischen Verträglichkeit
- Konformität: RoHS-Richtlinie 2011/65/EU erfüllt
- Lieferumfang: Kamera und Pyrometeroptik sind nicht enthalten
- Sonderadapter: kundenspezifische Adapter auf Anfrage
- Trumpf: 55-003609
- Coherent: 55-003675
- Laserline: 00-003766
- KUKA: 50-000363
- ACunity: 55-003676
- IXUN: 55-003766
- Laser Cladding
- DED — Directed Energy Deposition
- LMD — Laser Metal Deposition
- EHLA — Extremes Hochgeschwindigkeits-Laserauftragschweißen
- Additive Fertigung / 3D Manufacturing
- Laserhärten
- Koaxiale Schmelzbad-Temperaturmessung
- Synchrone Visualisierung und Bildaufzeichnung
- Prozessüberwachung und Prozessregelung im Laserprozess
