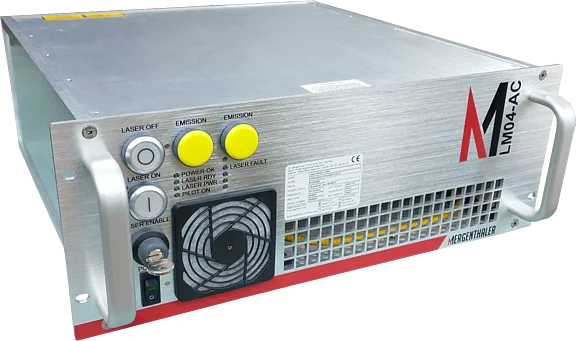

LM04 Diodenlaser-Modul
Fasergekoppeltes High-Power-Diodenlaser-Modul bis 500 WDas LM04 Diodenlaser-Modul ist ein industrielles, fasergekoppeltes Lasermodul mit optischen Leistungen von 25 W bis 500 W. Es ist als Turnkey-System ausgeführt und verfügt über einen integrierten LASCON® Process Controller zur Prozess- und Temperaturregelung.
- Fasergekoppeltes Diodenlaser-Modul
- Optische Leistung von 25 W bis 500 W
- Verfügbare Wellenlängen: 450 nm, 808 nm, 915 nm, 975 nm, 1064 nm, 1470 nm
- LASCON® Process Controller integriert
- Prozess-Temperaturregelung über 1C- oder 2C-Pyrometer
- Luftgekühlt oder wassergekühlt
- Turnkey-System für industrielle Laserprozesse
- Sicherheits-Interlock mit Performance Level e
- Abnehmbare oder fest angeschlossene Laserfaser
- Geeignet für Laserlöten, Laserschweißen von Kunststoffen und Wärmebehandlung
Informationen
Das LM04 ist ein industrielles Diodenlaser-Modul für präzise und geregelte Laserprozesse. Das System ist fasergekoppelt und in verschiedenen Leistungsklassen von 25 W bis 500 W optischer Leistung verfügbar.
Durch die Integration des LASCON® Process Controllers eignet sich das LM04 besonders für Anwendungen, bei denen Laserleistung, Temperaturmessung und Prozessregelung kombiniert werden müssen. Die Prozess-Temperaturregelung kann über ein fasergekoppeltes 1C- oder 2C-Pyrometer erfolgen.
Das Modul ist als Turnkey-Lösung ausgeführt und kann je nach Leistung und Wellenlänge luft- oder wassergekühlt betrieben werden. Für höhere Leistungen ist ein externer Wasserkühler vorgesehen.
Das LM04 ist für industrielle Anwendungen wie Laser Assisted Bonding, Laserlöten und Hartlöten, Laser-Kunststoffschweißen und Laser-Wärmebehandlung geeignet.
- Produkt: LM04
- Bezeichnung: Diodenlaser-Modul
- Lasertyp: fasergekoppelter Diodenlaser
- Optische Leistung: verschiedene Modelle von 25 W bis 500 W
- Maximale Leistung: abhängig von der Wellenlänge
- Wellenlängen: 450 nm, 808 nm, 915 nm, 975 nm, 1064 nm, 1470 nm
- Laserklasse: Klasse 4 nach DIN EN 60825-1
- Betriebsart: cw, continuous wave
- Anstiegszeit t90: 300 µs
- Faserdurchmesser: 100 µm bis 600 µm
- Faserlänge: 3 m, 5 m, 10 m, weitere Längen auf Anfrage
- Kühlung: luftgekühlt bis 200 W, abhängig von der Wellenlänge
- Kühlung höhere Leistung: externer Wasserkühler
- Prozesssteuerung: LASCON® Process Controller
- Temperaturregelung: über 1C- oder 2C-Pyrometer
- Integrierter Interlock: Not-Aus Kategorie 4, Performance Level e
- Spannungsversorgung: 230 VAC, alternativ 100 VAC – 240 VAC
- Frequenz: 50 Hz bis 60 Hz
- Schutzart: Front IP20
- Umgebungstemperatur Betrieb: +5°C bis +35°C, nicht kondensierend
- Abmessungen: max. 550 mm x 485 mm x 178 mm
- Bauform: 19”-4HE-Einschub
- Gewicht: ca. 25 kg
- Laser Assisted Bonding
- Laserlöten
- Laserhartlöten
- Laserschweißen von Kunststoffen
- Laser-Wärmebehandlung
- Geregelte industrielle Laserprozesse
- Temperaturgeregelte Prozessführung mit Pyrometer
- Anwendungen mit fasergekoppelten Diodenlasern
