BC04 BeamCombiner
BeamCombiner für Kamera und PyrometerDer BeamCombiner BC04 ermöglicht die koaxiale Integration von Kamera und Temperaturmessung in den Laserstrahlengang. Dadurch können Schmelzbad oder Werkstückoberfläche während des Laserprozesses gleichzeitig beobachtet, aufgezeichnet und temperaturüberwacht werden.
- Koaxiale Temperaturmessung im Laserprozess
- Gleichzeitige Visualisierung und Bildaufzeichnung
- Integration von Kamera und Pyrometer in den Laserstrahlengang
- Spektrale Trennung von Kamerasignal und Temperaturstrahlung
- Hohe Signalgüte bei der Prozessüberwachung
- Einstellbare Spotposition
- C-Mount-Anschluss für Kamera
- Kundenspezifische mechanische Schnittstelle
- Adapter für verschiedene Markenoptiken verfügbar
- Geeignet für Laser Cladding, DED, LMD, EHLA, AM-Prozesse und Laserhärten
Kundenproblem und Anforderung
Viele Laserprozesse, zum Beispiel Laserhärten, Laser Cladding und AM-Prozesse, erfordern eine Messwerterfassung, die koaxial zum Laserstrahl erfolgt. Gleichzeitig muss häufig die Werkstückoberfläche oder das Schmelzbad beobachtet werden.
Laserprozessköpfe besitzen in der Regel jedoch nur eine Auskoppelstelle. Dadurch entsteht die Anforderung, Kamera und Temperaturmessung gleichzeitig und platzsparend in den bestehenden Laserstrahlengang zu integrieren.
Die Mergenthaler Lösung
Der BeamCombiner BC04 ermöglicht die gleichzeitige Einkopplung von Kamera und Temperaturmessung in den Laserstrahlengang.
Durch die spektrale Trennung des visuellen Signals von der Temperaturstrahlung wird eine hohe Signalgüte erreicht. Die Kamera wird über einen standardisierten C-Mount-Anschluss angebunden.

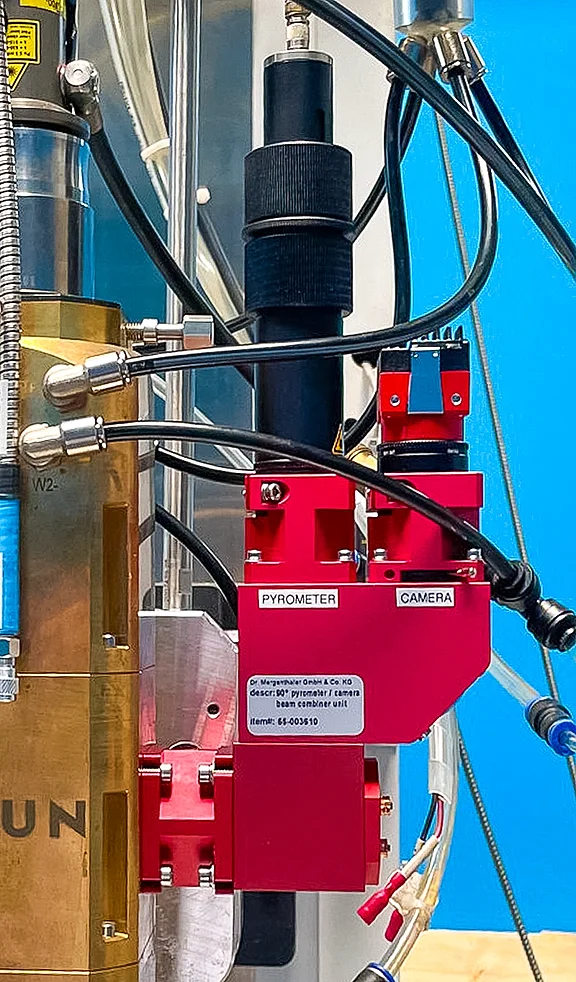

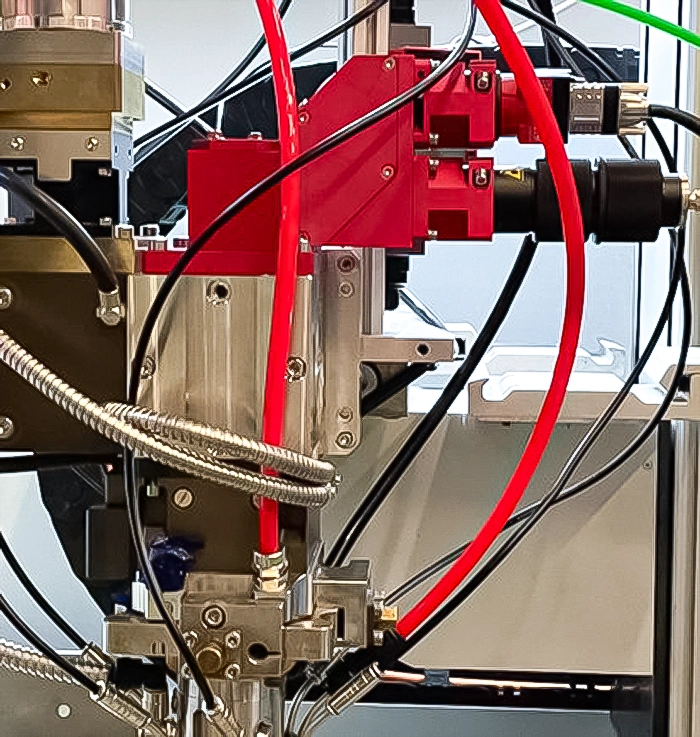

Zur Integration in unterschiedliche Laserprozessköpfe stehen passende Adapter für verschiedene Herstelleroptiken zur Verfügung. Dadurch lässt sich der BC04 flexibel in bestehende Anlagen und Prozessoptiken integrieren.
Informationen
Der BeamCombiner BC04 wurde für die koaxiale Prozessüberwachung in industriellen Laserprozessen entwickelt. Er ermöglicht die gleichzeitige Einbindung einer Kamera und einer Temperaturmessung in den Laserstrahlengang.
Durch die koaxiale Anordnung kann der Prozess direkt entlang der optischen Achse beobachtet werden. So lassen sich Werkstückoberfläche oder Schmelzbad während der Bearbeitung visuell überwachen und gleichzeitig temperaturbezogen erfassen.
Die spektrale Trennung des visuellen Kamerasignals von der Temperaturstrahlung sorgt für eine hohe Signalgüte. Der Kameraanschluss ist als standardisierter C-Mount ausgeführt. Für die Adaption an Laserprozessköpfe unterschiedlicher Hersteller stehen passende Adapter zur Verfügung.
Der BC04 eignet sich besonders für Anwendungen wie Laser Cladding, DED, LMD, EHLA, additive Fertigung, Laserhärten und weitere Laserprozesse, bei denen Temperaturmessung und optische Prozessbeobachtung direkt am Bearbeitungspunkt erforderlich sind.
- Produkt: BC04
- Bezeichnung: Adjustable Beam Combiner
- Bestellnummer: 55-003610
- Anwendung: BeamCombiner für Kamera und Pyrometer
- Linse: 25 mm / 1” achromatische Linse
- Spektralbereich Laser: 800 nm bis 1100 nm
- Spektralbereich Kamera: 450 nm bis 650 nm
- Kameraanschluss: C-Mount
- Spektralbereich Pyrometer: 1650 nm bis 2400 nm
- Schnittstelle Pyrometeroptik: 30,5 mm
- Umgebungstemperatur: max. 75°C, abhängig von der Kamera
- Gewicht: ca. 700 g
- CE-Kennzeichnung: gemäß EU-Richtlinien zur elektromagnetischen Verträglichkeit
- Konformität: RoHS-Richtlinie 2011/65/EU erfüllt
- Lieferumfang: BeamCombiner BC04
- Nicht enthalten: Kamera und Pyrometeroptik
- Hinweis: Die Pyrometeroptik ist grundsätzlich Bestandteil der separaten Pyrometerbestellung
- Bestellhinweis: BeamCombiner BC04 + Adapter für Markenoptik

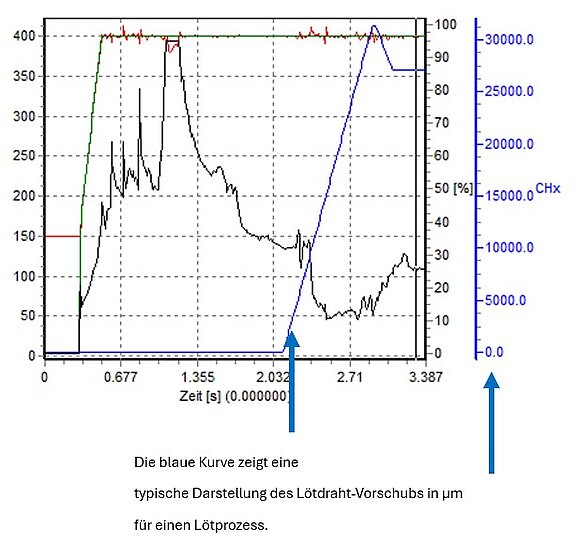

| Hersteller | Bestellnummer |
|---|---|
| Trumpf | 55-003609 |
| Coherent | 55-003675 |
| Laserline | 00-003766 |
| KUKA | 50-000363 |
| ACunity | 55-003676 |
| IXUN | 55-003766 |
| Bestellnummer | Artikel | Gewicht ca. |
|---|---|---|
| 50-003806 | SWF200, Solder Wire Feeder | 500 g |
| 50-003826 | Gerade Drahtführung | 130 g |
| 50-000379 | Montagesatz & einstellbare Drahtführung für LH501-M | 500 g |
- Laser Cladding
- DED — Directed Energy Deposition
- LMD — Laser Metal Deposition
- EHLA — Extremes Hochgeschwindigkeits-Laserauftragschweißen
- Additive Fertigung / AM-Prozesse
- 3D Manufacturing
- Laserhärten
- Koaxiale Schmelzbad-Temperaturmessung
- Prozessvisualisierung und Bildaufzeichnung
- Laser Process Monitoring
- Temperaturmessung und Prozesskontrolle im Laserprozess
