Löten

Anwendungen

Beispiel 1: – Laserlöten einer keramischen Leiterplatte

Das LASCON System verhindert hier die Überhitzung und Bildung von Rissen in der Leiterplatte

Kundenproblem und Anforderung

Ein Tier-1 Automobil Zulieferer braucht ein Laserlötsystem für eine kritische Keramikplatine:

Verhinderung von Rissen in der Keramik durch den Lötprozess
Maximale Verlässlichkeit und volle Prozess-Rückführbarkeit für alle Lötungen
Unterstützung in allen Fabriken weltweit

Die Mergenthaler Lösung

LASCON geregeltes Lasersystem mit 60W Lichtleistung. Integriertes Pyrometer mit geschlossener Regelschleife. Integrierter Präzisionsdrahtvorschub

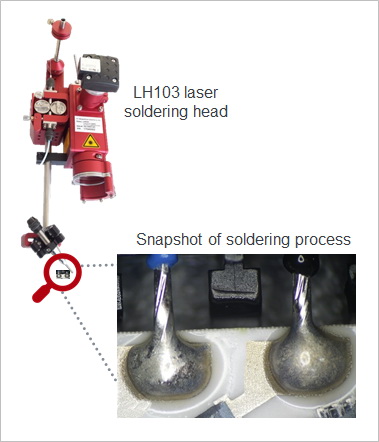

LH103 Laserkopf mit Laser, Pyrometer und Video Port
Akkurate Temperatur Kontrolle und ein optimiertes Lötrezept, um Prozess-Stabilität und Rissverhinderung zu erreichen
Test und Optimierung wurden in unserem eigenen Laserlötlabor durchgeführt
Installation in der Werken durch Mergenthaler

Status quo

Das System läuft seit über 20.000 Stunden: ohne Unterbrechung und Reparaturen
Wir sind Partner für zahlreiche Laser Projekte weltweit

Laserloeten_auf_Keramikplatine_mit_Mergenthaler_Controller_02 — Löten von Komponenten auf Keramikplatinen

Beispiel 2 - Laserlöten mit blauem Diodenlaser (445nm)

Die hohe Absorption des blauen Laserlichtes verhindert Verbrennungen auf der Platine

Kundenproblem und Anforderung

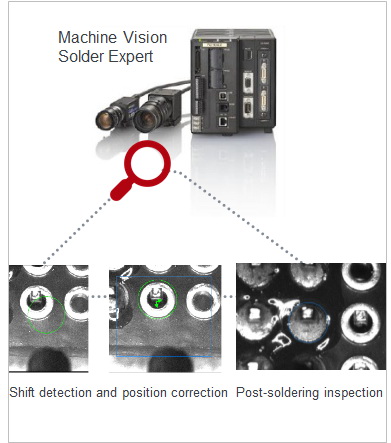

Beim Löten von Through Hole Komponenten können darunter liegende Komponenten leicht durch den Laser verbrannt werden, wenn der Laserstrahl durch das Loch in der Platine fällt.
Inbesondere bei Durchkontaktierungen ist die Reflektivität erhöht.
Eine Beschädigung oder Anschmelzen der elektronischen Bauteile wird jedoch nicht akzeptiert.

Die Mergenthaler Lösung

Blauer Diodenlaser mit 445nm oder 450nm Wellenlänge und 45W optischer Leistung
Die Absorption des blauen Laserlichtes ist deutlich höher als die eines Lasers im nahen Infrarot. Dadurch werden Verbrennungen durch Reflexion vermieden und der Laserprozess lässt sich sehr gut regeln.
Ein koaxiales Infrarot Pyrometer misst 10.000 mal pro Sekunde die Temperatur in der Lötstelle und regelt den Prozess
Der Prozess läuft ruhig und reproduzierbar ab

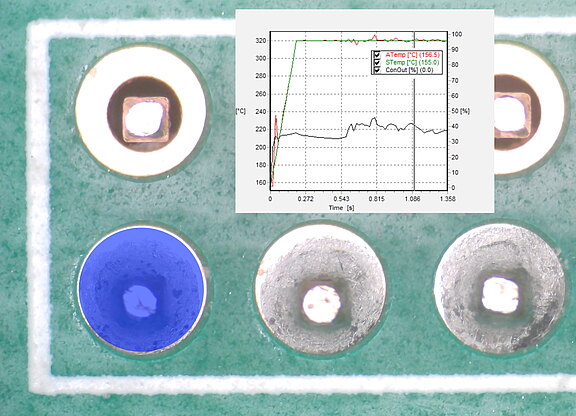

THT_loeten_mit_blauem_Laser_und_Mergenthaler_Controller_04 — Löten von Through Hole Komponenten mit blauem Diodenlaser
