Kunststoffschweissen
AnwendungenBeispiel 1 – Rotations Laserkunststoffschweißen
Die neu entwickelte Rotationseinheit überwindet die Einschränkungen anderer LasersystemeKundenproblem und Anforderung
Ein Hersteller muss eine Kunststoffstruktur an eine äußere transparente Oberfläche schweißen:
- Die vorhandene Laser-Kunststoff-Schweißlösung musste durch einen innovativen Rotationsschweißkopf ersetzt werden
- Eine Temperaturregelung mit geschlossenem Regelkreis ist erforderlich, um den Prozess zu optimieren
Die Mergenthaler Lösung

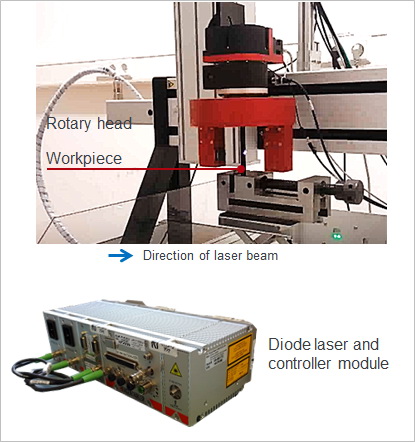

- Standard 140W Mergenthaler Diodenlaser LM140; Standard - Laserkopf LH103; neu entwickelte Dreheinheit
- Design, Konstruktion und Herstellung des innovativen Rotationsschweißkopfes wurden innerhalb von 10 Wochen abgeschlossen
- Der Laserstrahl wird von einem Dreharm um die Zylinderwand geführt, so dass das Werkstück nicht bewegt werden muss
- Die Regelung erfolgt durch den LPC04 LASCON-Controller
- Die Drehzahl und die Anzahl der erforderlichen Umdrehungen werden von der Steuerungssoftware festgelegt
Status quo
- Die ersten Einheiten werden derzeit in der Produktionsanlage installiert
- Das System ersetzt ein vorhandenes Ultraschallschweißsystem
Beispiel 2 - Laser-Kunststoffschweißen
Der LASCON-Controller sorgt für optimale Prozessgeschwindigkeit und -qualität beim Laser-KunststoffschweißenKundenproblem und Anforderung

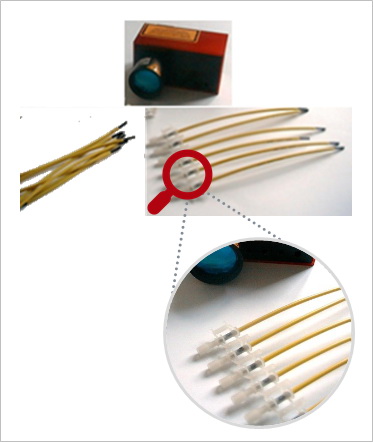

Ein Tier-1-Automobilzulieferer benötigt Kunststoffschweißgeräte, um Polymer Optical Fibers-Kabel (POF) an Kunststoffverbinder zu schweißen. POFs werden in Automobilanwendungen für medienorientierte Systemtransportnetzwerke (MOST) verwendet.
- Der Hersteller benötigt ein kleines System für die Integration in die Montagemaschine
- Volle Prozesskontrolle für kürzeste Prozesszeit und beste Schweißqualität
Die Mergenthaler Lösung
- Wir haben verschiedene Laserkomponenten geliefert, darunter:
- kompakte Laserbearbeitungsköpfe
- komplette Laser - Systeme
- LASCON Controller
Status quo
- Hunderte Millionen Steckverbinder wurden mit der Mergenthaler-Ausrüstung verschweißt
- Weltweite Installationen in Fabriken rund um den Globus. Seit fast 20 Jahren bei verschiedenen Kunden in Betrieb
